近來對音頻芯片興趣頗濃，想在片選系統上實現音頻驅動，仔細研究發現，Linux內核系統（3.0）可以配置兩種音頻編程接口驅動，其驅動架構的組成如下：

1) Linux OSS 音頻設備驅動架構的組成：mixer 接口、dsp 接口及用戶空間編程方法。

2) Linux ALSA 音頻設備驅動架構的組成：card 和組件管理、PCM 設備、control 接口、AC97 API（或者是其他音頻芯片API接口）及用戶空間編程方法。

1.ASoC的由來：

由于OSS音頻驅動架構是一個沒有完全開放源代碼的商業產品，而ALSA音頻驅動架構恰好彌補了這一空白。

ASoC--ALSA System on Chip （即ALSA在片選系統上的應用），是建立在標準ALSA驅動層上，為了更好地支持嵌入式處理器和移動設備中的音頻Codec的一套軟件體系。在ASoc出現之前，內核對于SoC中的音頻已經有部分的支持，不過會有一些局限性：

• Codec驅動與SoC CPU的底層耦合過于緊密，這種不理想會導致代碼的重復，例如，僅是wm8731的驅動，當時Linux中有分別針對4個平臺的驅動代碼。

• 音頻事件沒有標準的方法來通知用戶，例如耳機、麥克風的插拔和檢測，這些事件在移動設備中是非常普通的，而且通常都需要特定于機器的代碼進行重新對音頻路勁進行配置。

• 當進行播放或錄音時，驅動會讓整個codec處于上電狀態，這對于PC沒問題，但對于移動設備來說，這意味著浪費大量的電量。同時也不支持通過改變過取樣頻率和偏置電流來達到省電的目的。

ASoC正是為了解決上述種種問題而提出的，目前已經被整合至內核的代碼樹中：sound/soc。ASoC不能單獨存在，他只是建立在標準ALSA驅動上的一個它必須和標準的ALSA驅動框架相結合才能工作。



2.音頻設備硬件接口

2.1 PCM 接口

      PCM也是一種4線制接口。與I2S非常相像，但支持一個更靈活的協議。它有位時鐘（BCLK）和同步時鐘（SYNC）用來在Tx和Rx在傳送和接收音頻數據是同步連接。位時鐘通常因采樣率的不同而不同，然而同步時鐘（SYNC）與采樣頻率相同。PCM同樣支持時分復用，可以幾個設備同時使用總線（這有時被稱為network模式）。

2.2 IIS 接口

     I2S是一個4線數字音頻接口，常用于HiFi，STB便攜設備。Tx  和Rx信號線用于音頻傳輸。而位時鐘和左右時鐘（LRC）用于同步鏈接。I2S具有靈活性，因?yàn)榭刂破骱徒獯a器都可以控制位時鐘和左右時鐘。位時鐘因采樣率和主系統時鐘而有不同。LRCLK與采樣率相同。少數設備支持獨立的ADC和DAC的LRCLK。這使在不同采樣率情況下同步捕獲和回放成為可能。

2.3 AC97 接口

       AC97是一種個人電腦聲卡上常見的五線接口。現在在很多便攜設備中也很流行。這個數字音頻接口有一個復位線，分時在SDATA＿OUT（回放）和SDATA＿IN（捕獲） 線上傳送數據。位時鐘常由解碼器驅動（通常是12.288MHz).幀時鐘（通常48kHz)總是由控制器驅動。每個AC97幀21uS,并分為13個時間槽。

2.4 音頻系統結構

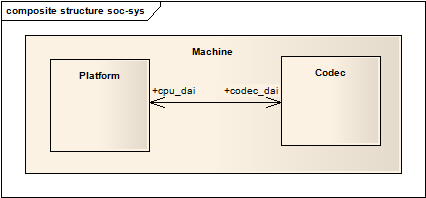

         通常，就像軟件領域里的抽象和重用一樣，嵌入式設備的音頻系統可以被劃分為板載硬件（Machine）、Soc（Platform）、Codec三大部分，如下圖所示：

3.  軟件架構

在軟件層面，ASoC也把嵌入式設備的音頻系統同樣分為3大部分，Machine，Platform和Codec。

• Codec驅動  ASoC中的一個重要設計原則就是要求Codec驅動是平臺無關的，它包含了一些音頻的控件（Controls），音頻接口，DAMP（動態音頻電源管理）的定義和某些Codec IO功能。為了保證硬件無關性，任何特定于平臺和機器的代碼都要移到Platform和Machine驅動中。所有的Codec驅動都要提供以下特性：

o Codec DAI 和 PCM的配置信息；

o Codec的IO控制方式（I2C，SPI等）；

o Mixer和其他的音頻控件；

o Codec的ALSA音頻操作接口；

也可以增加提供以下功能：

o DAPM描述信息；

o DAPM事件處理程序；

o DAC數字靜音控制

• Platform驅動  它包含了該SoC平臺的音頻DMA和音頻接口的配置和控制（I2S，PCM，AC97等等）；它也不能包含任何與板子或機器相關的代碼。

• Machine驅動  Machine驅動負責處理機器特有的一些控件和音頻事件（例如，當播放音頻時，需要先行打開一個放大器）；單獨的Platform和Codec驅動是不能工作的，它必須由Machine驅動把它們結合在一起才能完成整個設備的音頻處理工作。

4.  CLASS SOC

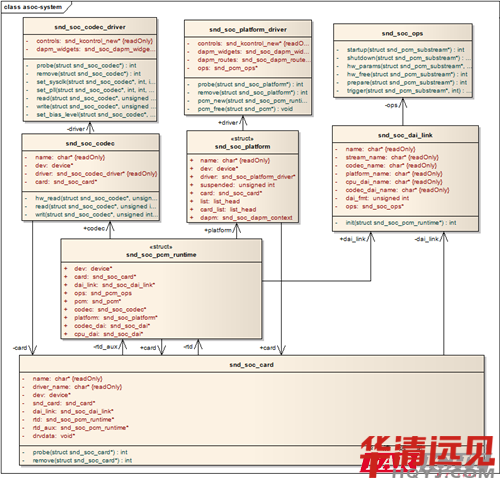

整個ASoC是由一些列struct組成，要搞清楚ASoC的工作機理，必須要理解這一系列struct之間的關系和作用，下面的關系圖展示了ASoC中重要的數據結構之間的關聯方式：

Kernel 3.0中的ASoC數據結構

通過snd_soc_card結構，又引出了Machine驅動的另外兩個個數據結構：

snd_soc_dai_link（實例：smdk_dai[] ）

snd_soc_ops（實例：smdk_ops ）

snd_soc_dai_link看名字就知道，很明顯它是起耦合鏈接作用的。它指定了Platform、Codec、codec_dai、cpu_dai的名字，稍后Machine驅動將會利用這些名字去匹配已經在系統中注冊的platform，codec，dai。

snd_soc_ops連接Platform和Codec的dai_link對應的ops操作函數，本例就是smdk_ops，它只實現了hw_params函數：smdk_hw_params。

到此為止，主要的部分machine的平臺設備注冊我們完成了。
