嵌入式學習筆記： 指令和偽指令的區別
時間：2018-09-14 來源：未知
對于指令和偽指令來說，很多人都有疑惑，他們到底是什么，有什么區別嗎，今天大神就來告訴你
1、指令(重點)
數據處理
單寄存器讀寫
ldr, ldrb, ldrh,
str, ...
前索引，后索引，自動索引
分支
b
bl // 自動把下一條指令的地址放到lr中移位
lsl, lsr, asr, ror, rrx
桶形移位器
對第二個操作數才有
2、立即數(重點)
8位的二進制數右移偶數位(0~30)能夠表示出來就是合法的
指令中的立即數是由一個 8 bit 的常數移動 4 bit 偶數位(0， 2，4， …， 26， 28， 30)得到的。所以，每一條指令都包含一個 8 bit 的常數 X 和移位值 Y，得到的立即數=X 循環右移(2×Y)
3、GNU的偽指令
.byte .short .long .word
.text .data
.global / .globl
.if .else .endif
.end
.align
.equ
4、指令解碼

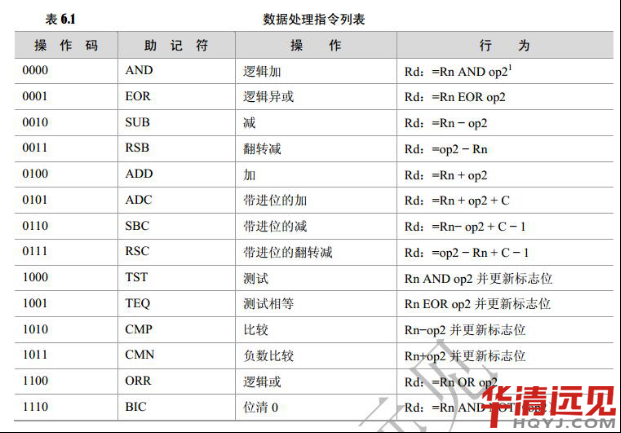

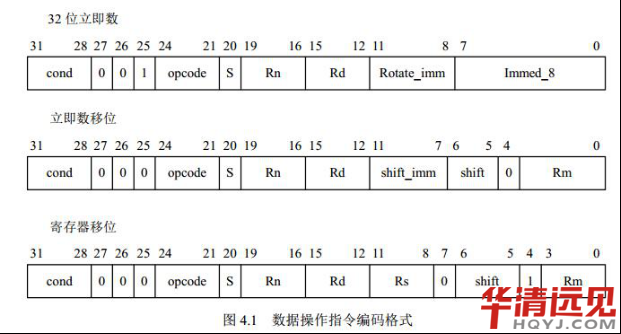

編碼格式中各域含義如下。
：確定具體指令。
S：標識指令是否影響程序狀態寄存器 CPSR 條件標志。
Rd：指令操作的目的寄存器。
Rn：指令第一源操作數。
bit[11∶0]：移位操作，詳見本章移位操作一節。
bit[25]：被用來區分是立即數移位操作還是寄存器移位操作。如果指令編碼出現下面情況： bit[25] = 0 并且 bit[4] = 1 并且 bit[7]
= 1，則指令并非數據處理指令，它可能是 Load/Store 指令或算術指令。
1、機器碼
E3A0100C
1110 0011 1010 0000 0001 0000 0000 1010
Rd:表示寄存器編號0-15
注意：12bit表示立即數，有輪回規則20bit，S表示是否影響cpsr寄存器標志位2、

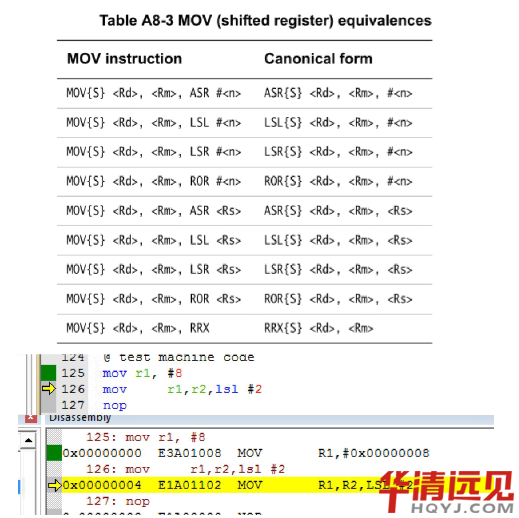

E1A01102
1110 0001 1010 0000 0001 0001 0000 0010

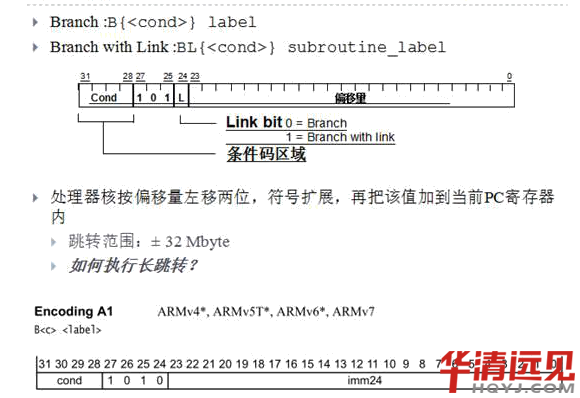

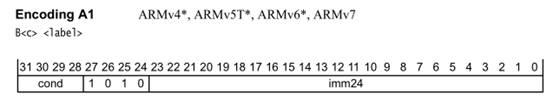

3、分支指令
0-23bit位一共24bit位，相當于FFFFFF，地址一共32位組成(0-
31)，每個指令4個字節，[1:0]兩bit位始終為0，所以B指令偏移量能表示的范圍為FFFFFF*4，所以B指令跳轉的范圍為64M，由于可以向前向后跳，所以B指令的跳轉范圍為+-32Mbyte

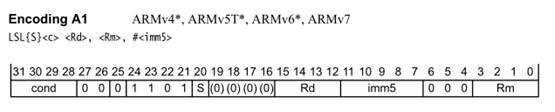

4、 加s影響標志位

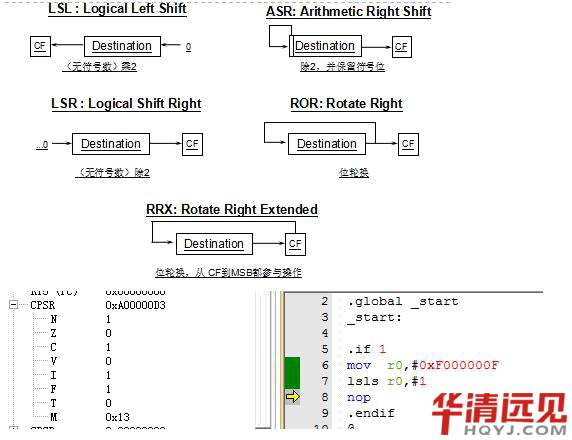

adds無進位cpsr的c位置0，有進位置1 subs無借位cpsr的c位置1，有借位置0 5、桶型移位器

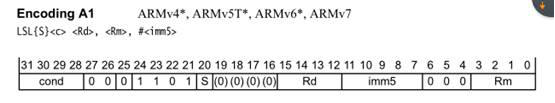

Lsl不會影響cpsr標志位，lsls會影響對應標志位
移位的位數可以用立即數表示，但是是5位的立即數5位?2的5次方31(0-31)，而寄存器32bit長，所以最多移動32-1位。
Lsl，lsls，asr，ror，rrx如果不加S，不影響標致位加S影響標志位，講義上是加s的圖示

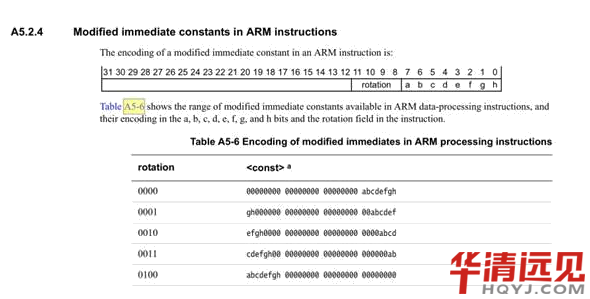

6、 立即數
12位立即數中0-7表示立即數，8-11表示輪換規則。每次輪換2bit位，有連續24個0

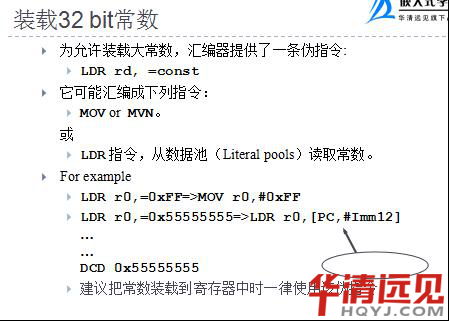

7、 數據池
Ldr偽指令本質是通過ldr匯編指令實現
通過pc值加上一個偏移量得到一個地址，然后將地址中的值給寄存器，編譯器會將ldr偽指令的數編譯到程序的某一位置，存放這些常量的位置成為數據池

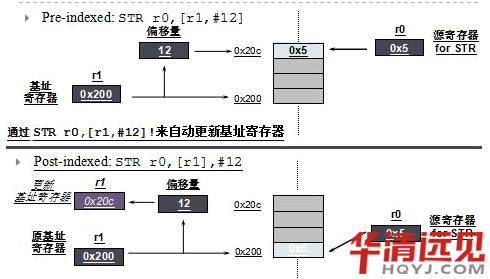

8、前索引、后索引
前索引(自動更新基址寄存器)先加后寫，++i 先移地址在寫值后索引，先寫入后加，i++ 先寫值后移地址
